軟橋、普通整流橋、快恢復整流橋的區別

橋（有時也稱為軟開關橋）、普通整流橋以及快恢復整流橋在整流電路中扮演著不同的角色，它們之間的區別主要體現在結構、工作原理、性能特點以及應用場景等方面。

圖1 貼片整流橋實物圖

一、結構

軟橋

主要由可控硅（晶閘管）等元器件組成，有時也包含二極管和晶體管。結構相對復雜，因為包含了有源控制器件。

普通整流橋

由四個二極管封裝在一起，形成全橋整流電路。結構簡單，易于制造和維護。

快恢復整流橋

也由四個二極管組成，但使用的是快恢復二極管。快恢復二極管與普通二極管的主要區別在于其反向恢復時間更短。

二、工作原理

軟橋

通過觸發電路精確控制可控硅等器件的開關狀態，從而實現整流電壓的變化。

由于加入了有源控制器件，軟橋可以實現更精細的電流控制。

普通整流橋

利用二極管的單向導電性能，將交流電轉換為直流電。

在交流電的正半周期內，兩個二極管正向導通，另外兩個二極管反向截止；在負半周期內，情況相反。

快恢復整流橋

工作原理與普通整流橋類似，但快恢復二極管能夠更快速地清除存儲電荷，從而減少反向恢復過程中產生的功耗和電磁干擾（EMI）。

三、性能特點

軟橋

響應速度快，穩定性好。

由于采用了有源控制器件，可以實現更高的整流效率和更精細的電流控制。

但成本相對較高，結構復雜。

普通整流橋

成本低廉，結構簡單。

可靠性高，使用壽命長。

但轉換效率相對較低（與軟橋和快恢復整流橋相比）。

快恢復整流橋

具有快速恢復的特點，適用于高頻、高效、高可靠的電源應用。

能夠減少反向恢復時間和反向恢復電荷，從而降低開關損耗和EMI。

但成本也相對較高。

四、應用場景

軟橋

適用于系統要求響應速度較快的領域，如變頻調節、電機控制等。

也適用于需要精細電流控制的場合。

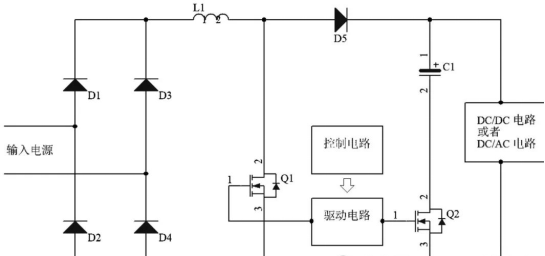

圖2 軟啟動電路

普通整流橋

廣泛應用于低功率、低頻率的電源電路中，如家用電器、LED燈等。

也適用于對成本有要求的場合。

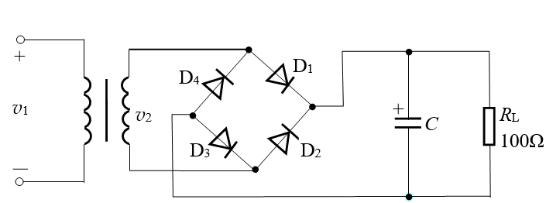

圖3 普通整流橋電路

快恢復整流橋

適用于高頻、高效、高可靠的電源應用，如電源開關、變換器、掃描電路等。

也適用于對EMI敏感的應用環境。

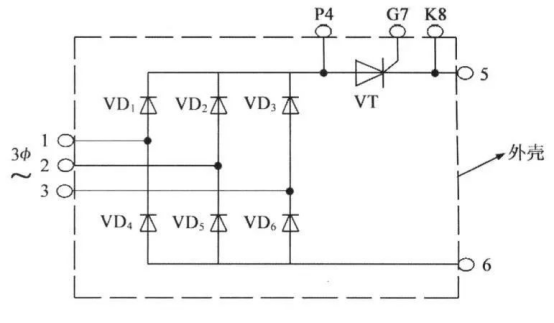

圖4 三相快恢復整流橋電路
