穩壓二極管：電路中的 “電壓守護者”

一、穩壓二極管的基礎概念與結構

穩壓二極管是一種特殊的半導體二極管，其核心功能是在電路中穩定電壓，確保負載兩端的電壓保持恒定，不受輸入電壓波動或負載變化的影響。從結構來看，它與普通二極管類似，由 PN 結組成，但PN 結更薄，這使得它在反向擊穿時能表現出獨特的電氣特性。

二、穩壓二極管的工作原理：反向擊穿的 “妙用”

普通二極管在反向電壓超過擊穿電壓時會因過熱而損壞，但穩壓二極管的設計使其能在反向擊穿區安全工作，這一特性是其穩壓功能的關鍵：

1. 正向?qū)ㄅc反向截止：和普通二極管一樣，穩壓二極管正向?qū)〞r(shí)電壓降約為 0.7V，反向截止時幾乎無電流通過。

2. 反向擊穿與穩壓特性：當反向電壓達到 “穩壓值”時，PN 結被擊穿，電流急劇增加，但此時兩端電壓幾乎保持不變。即使電流在較大范圍內變化，電壓波動也非常小，這種 “動態平衡” 使其能穩定輸出電壓。

三、關鍵參數與選型要點

1. 穩定電壓：反向擊穿時的電壓值，范圍從 1.2V 到 200V 不等

2. 動態電阻：反映穩壓性能的參數，動態電阻越小，電壓波動越小，穩壓效果越好。

3. 溫度系數（TC）：穩壓值隨溫度變化的比例，例如，5.6V 以下的管子溫度系數為負（溫度升高電壓降低），高于 5.6V 的為正，而 6.2V 左右的管子溫度系數接近零，適合高精度場景。

四、典型應用場景

1. 直流穩壓電源：在簡單穩壓電路中，穩壓二極管與限流電阻串聯，將波動的輸入電壓轉換為穩定的直流電壓，為單片機、傳感器等元件供電。

2. 過電壓保護：當電路中出現瞬時高壓時，穩壓二極管迅速擊穿，將電壓鉗位在安全值，保護后端元件免受損壞，常見于電源適配器、電機控制電路中。

3. 基準電壓源：利用其穩定的反向擊穿電壓，為電路提供精確的基準電壓，如在 ADC（模數轉換器）中作為參考電壓源。

4. 電平轉換：通過不同穩壓值的二極管組合，實現不同電壓電平之間的轉換，適配不同邏輯電路的需求。

五、發展與延伸

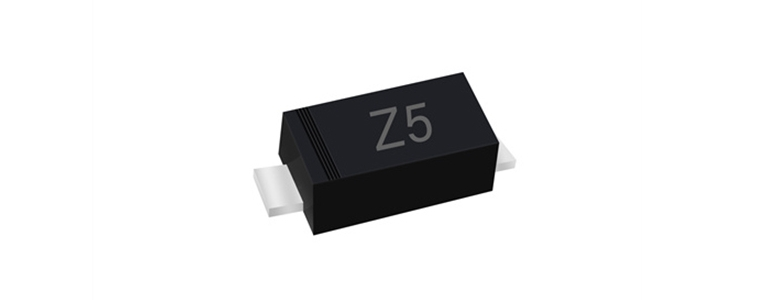

隨著半導體技術的進步，穩壓二極管正朝著低功耗、高精度、小型化方向發展，如貼片式 SOD-123 封裝已廣泛應用于集成電路。而在高頻電路中，肖特基穩壓二極管因響應速度快，也逐漸成為主流。作為電路中最基礎的 “電壓穩定器”，它雖結構簡單，卻在電子設備的穩定性和安全性中扮演著不可或缺的角色。
