整流二極管的代換原則及參數指南!

　　整流二極管是一種可以將交流電轉換成直流電的半導體器件。整流二極管廣泛應用于各種電源整流電路中。在選擇整流二極管時，主要考慮其反向工作電壓VR、平均整流電流IF、反向工作電流IR、工作頻率fm、反向恢復時間trr等參數。整流二極管代換原則是電源既有低頻又有高頻。對于串聯穩壓電源，它是一種在輸入或輸出改變時通過連續調節功率晶體管的電壓降來獲得穩定輸出電壓的電源。該調節器工作時處于線性放大狀態。該電路對整流二極管不需要很高的反向恢復時間，因此，該電源整流二極管只需要滿足整流電流。

　　常用整流二極管的重要參數

　　(1) 擊穿電壓VB：指二極管反向伏安特性曲線急彎點處的電壓值。當反向為軟時，它是指給定反向泄漏電流下的電壓值。

　　(2) 零偏置電容CO：指二極管兩端電壓為零時擴散電容和結電容之和。值得注意的是，由于制造工藝的限制，即使是同一類型的二極管，其參數也有很大的偏差。手冊中給出的參數通常是一個范圍。如果測試條件改變，相應的參數也會改變。例如，1N5200系列硅塑料整流二極管在25°C下測得的IR小于10uA，而在100°C下，IR小于500uA。

　　(3) 最大平均整流電流IF：指二極管在長期運行期間允許的最大平均正向電流。電流由PN結的結面積和散熱條件決定。在使用過程中，應注意通過二極管的平均電流不應大于該值，并且應滿足散熱條件。例如，1N4000系列二極管的IF為1A。

　　(4) 反向恢復時間trr：指在規定負載、正向電流和最大反向瞬態電壓下的反向恢復時間。

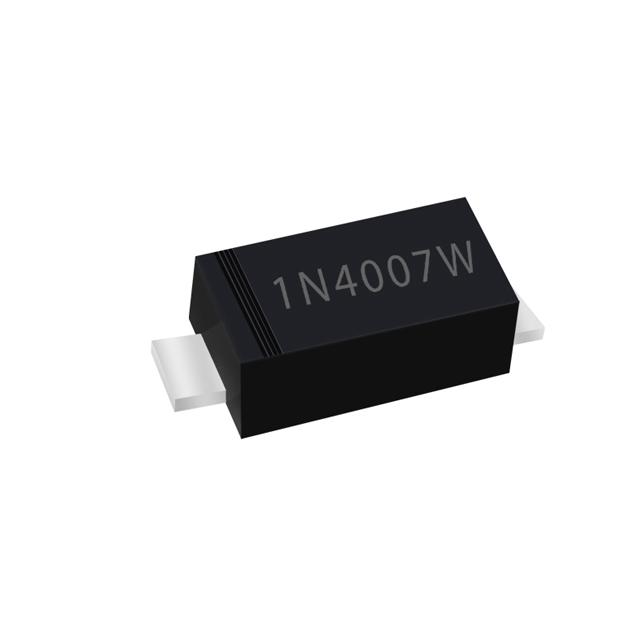

　　(5) 最大反向工作電壓VR：指二極管兩端允許施加的最大反向電壓。如果大于該值，反向電流(IR)將急劇增加，二極管的單向?qū)щ娦詫⒈黄茐?，從而?dǎo)致反向擊穿。通常，將反向擊穿電壓(VB)的一半作為(VR)。例如，1N4001的VR為50V，1N4002-1n4006的VR為100V、200V、400V、600V和800V，而1N4007的VR為1000V

　　(6) 最大工作頻率fm：正常情況下二極管的最大工作頻率。它主要由PN結的結電容和擴散電容決定。如果工作頻率超過fm，二極管的單向?qū)щ娦詫⒉荒芎芎玫胤从吵鰜?。例如?/span>1N4000系列二極管的頻率為3kHz。此外，快速恢復二極管用于高頻交流整流，如開關電源。

　　(7) 最大反向電流IR：在最大反向工作電壓下允許流過二極管的反向電流。該參數反映了二極管的單向?qū)щ娦?。因此，電流值越小，二極管質量越好。
