1N4148W：高性能貼片開關二極管的技術解析與應用場景

在電子元器件領域，開關二極管作為電路中實現快速導通與關斷的核心組件，其性能直接影響整個系統的響應速度與穩定性。1N4148W 作為一款快速開關二極管，憑借緊湊的封裝設計與優異的電氣特性，在消費電子、通信設備等領域得到廣泛應用。

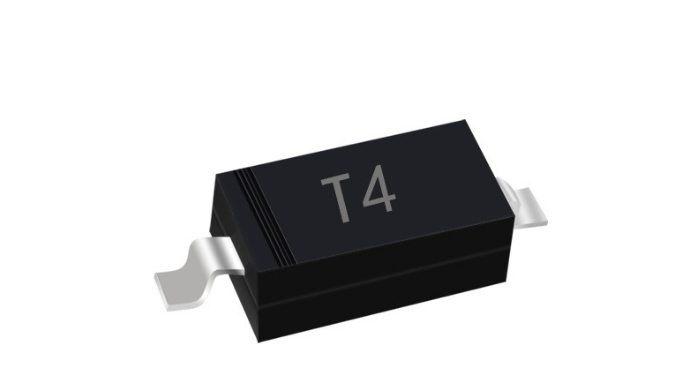

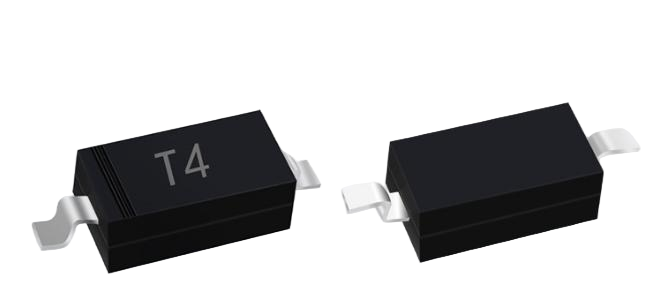

從封裝與標識來看，1N4148W 采用 SOD-123 貼片封裝，這一設計不僅滿足自動化插裝生產線的高效組裝需求，還能顯著節省 PCB 板空間，特別適合便攜式電子設備的高密度布局。其表面絲印 “T4” 為產品識別提供了清晰標識，便于生產質檢與后期維護。值得注意的是，雖然部分應用場景中會將 SOD-123 與 SOD-323 封裝進行對比，但 1N4148W 的標準封裝為 SOD-123，在選型時需關注封裝尺寸對散熱性能與安裝空間的影響。

電氣特性方面，1N4148W 展現出均衡的參數配置。在反向耐壓性能上，其非重復峰值反向電壓與重復峰值反向電壓均達到 100V，直流阻斷電壓同樣為 100V，確保在 75V 工作電壓下的穩定運行。反向漏電流是衡量二極管絕緣性能的關鍵指標，當反向電壓為 75V 時，反向電流最大僅為 1μA。

正向導通特性直接影響二極管的功率損耗。在 1mA 正向電流下，正向電壓最大為 0.715V；當電流增至 150mA 時，正向電壓（VF4）升至 1.25V，符合一般  開關應用的功耗控制需求。非重復峰值正向浪涌電流可達 2.0A，使其能夠承受電路啟動或瞬態沖擊時的大電流沖擊，提升了電路的抗干擾能力。

快速開關能力是 1N4148W 的核心優勢，其反向恢復時間最大為 4ns，遠低于普通整流二極管，這一特性使其能在高頻電路中實現快速切換，特別適用于脈沖調制、信號整流等需要高頻響應的場景。此外，器件的結溫范圍達到 - 55℃至 150℃，存儲溫度同樣覆蓋這一區間。

在應用場景中，1N4148W 憑借高頻開關特性，廣泛用于信號檢測電路、高頻整流模塊、脈沖寬度調制電路等。例如在通信設備的信號接收端，其快速響應能力可準確提取高頻信號中的有效成分；在消費電子的電源管理模塊中，其低反向漏電流特性有助于提升能量轉換效率。此外，300mA 的正向連續電流與 150mA 的平均整流輸出電流，使其能滿足多數中小功率電子設備的工作需求。

所述，1N4148W 以緊湊的封裝、優異的高頻性能與穩定的電氣參數，成為通用開關應用的理想選擇。在選型過程中，需結合實際電路的工作電壓、電流及頻率需求，充分利用其快速開關與低功耗特性，同時關注散熱設計與封裝兼容性，以實現電路的高效穩定運行。
